Applications de moyenne puissance

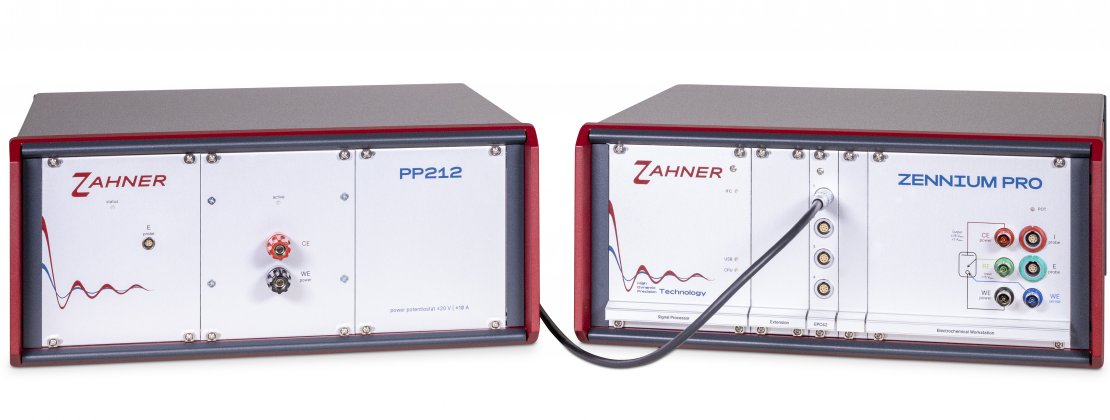

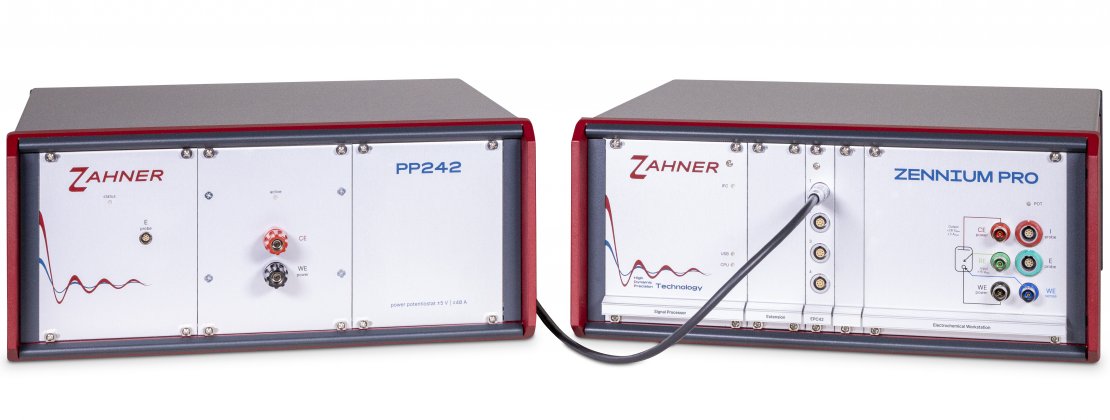

Les potentiostats de la série ZENNIUM peuvent être complétés par des potentiostats de puissance (série PP) pour les applications de moyenne puissance jusqu'à 200 W. Les potentiostats de puissance avec les potentiostats ZENNIUM peuvent effectuer toutes les mesures (type DC+AC) possibles avec les potentiostats ZENNIUM.



Spécifications



Plage de courant:

Plage de tension:

Fréquence de l'impédance:

Power Potentiostat:

Courant élevé

±40 A

±5 V



10 µHz - 200 kHz

PP242

Tension élevé

±10 A

±20 V



10 µHz - 200 kHz

PP212

Puissance moyenne

±20 A

±10 V



10 µHz - 200 kHz PP222




Applications à haute puissance

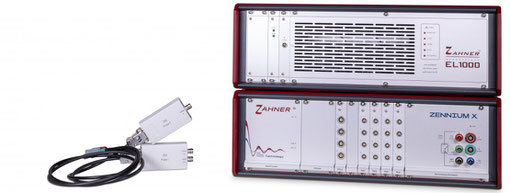

Les potentiostats de la série ZENNIUM peuvent être complétés par une charge électronique et être utilisés pour des applications de forte puissance jusqu'à 1 kW. Les charges électroniques Zahner sont des potentiostats à un quadrant et ne peuvenet être utilisées que comme puits (disspateurs). Les charges électroniques Zahner (EL300 &EL1002) sont conçues pour mesurer des spectres d'impédance propres, même à des courants continus élevés.
Pour les électrolyseurs ou les mesures d'état de charge, une alimentation externe est nécessaire. Avec une alimentation externe, les applications à haute puissance (jusqu'à 68 kW) sont possibles.



Spécifications

Plage de courant:

Plage de tension:

Plage de fréquence:



Puissance dissipée max.:

EL300

100 A

12 V

10 µHz - 3 kHz @ 100 A

10 µHz - 10 kHz @ 25 A

100 W - refroidi à l'air

300 W - refroidi à l'eau

EL1002

200 A

4 V/100 V

10 µHz - 10 kHz @ 200 A

10 µHz - 100 kHz @ 50 A

1000 W




Applications haute tension


Pour les applications à haute tension ou à courant élevé, la sonde FRA (Analyseur de réponse en fréquence) de Zahner peut être utilisée. Dans une telle configuration, une source/charge externe de haute puissance peut être contrôlée par le potentiostat de la série ZENNIUM via la sonde FRA. Cela permet également de moduler le courant ou la tension de sortie du potentiostat tiers, ce qui rend possible la réalisation d'une mesure d’impédance EIS.
